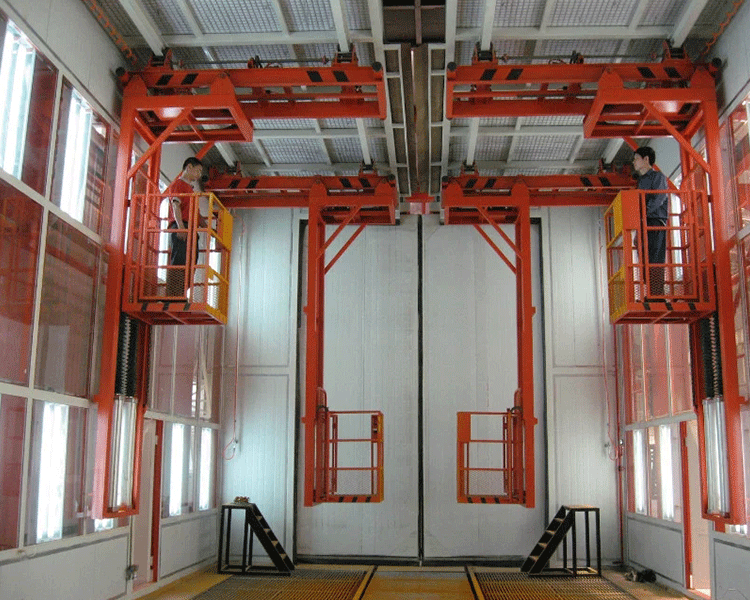

三维液压升降平台
详细介绍:

一、概述
SW-DL型升降台适用于客车、火车制造、汽车修理行业对大中型客车烤漆房喷漆专用设备,对大中型客车的车身装饰,以及喷涂底漆、面漆等流水作业不可缺少的辅助设施,操作平台的三维移动是通过电机减速机减速后,传动轴和链轮、链条变换传递来实现的,该机布局合理,结构紧凑,使用方便灵活,操作安全可靠,降低了工人的劳动强度,提高了工作效率,是广大客火车、罐体及各种涂装设备制造及汽车修理厂创优产品理想设备之一。

三维液压升降平台

二、基本参数
1、吊篮升限:   +6m(吊篮底离地面高度,可根据客户需要定制)
2、吊篮高度:   +0.8m
3、吊篮横向可移长度:   15000mm(可根据客户需要定制)
4、吊篮纵向可移长度:    4000mm(可根据客户需要定制)
5、吊篮升降速度:   5m/min
6、吊篮平移速度:   4m/min
7、驱动方式:      电动
8、使用频率:    50HZ±1
9、电压:  380V
10、升降电机功率: 1.5KW
11、横向移动电机功率:1.1KW
12、纵向移动功率:1.1kw
13、吊篮整体载重度:150Kg
三、工作原理
本三维工作台采用蜗轮蜗杆减速机减速后,通过传动轴及链轮链条的机械传动方式,将旋转运动转化为垂直升降运动,驱动装置设在小车顶部,使用两条循环链,在驱动链轮作用下使吊篮上、下往复运动,设有行程开关保护。横向、纵向行走装置均为四轮驱动式,保险装置为链条、钢丝绳双重保险。
