三维升降工作台

2021-08-02 13:55:27
三维升降工作台
详细介绍:

一、概述
SW型升降台适用于客车、火车制造、汽车修理行业对大中型客车烤漆房喷漆专用设备,对大中型客车的车身装饰,以及喷涂底漆、面漆等流水作业不可缺少的辅助设施,操作平台是为减速机减速后,传动轴和链轮、链条变换传递来实现的,该机布局合理,结构紧凑,使用方便灵活,操作安全可靠,降底了工人的劳动强度,提高了工作效率,是广大客火车、各种涂装设备制造及汽车修理厂创优产品 *理想设备之一。

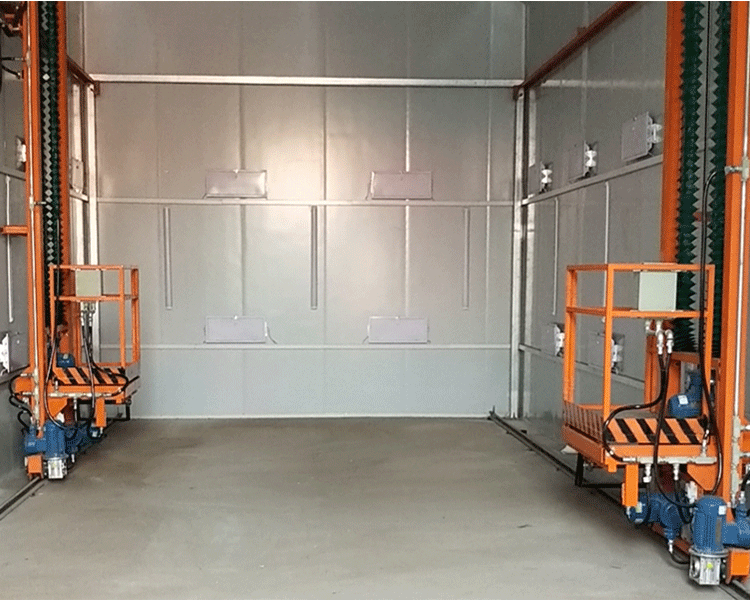

三维升降工作台

二、工作原理
1)、基本原理:
设备具有三个方向的动作, 是沿地面轨道的水平(前后方向)运动;第二是沿双立柱上下的升降运动;第三是垂直于立柱的伸缩运动;其传动均为防爆电机加减速机形式,每个运动部位配有滚轮在轨道上行走,减少摩擦系数,保证工作台各个方向的运行灵活。
另工作台设置有防坠落装置、工作台栏杆保护(栏杆高度≥1.2m)等安全装置。当平台工作时,还带有报警装置。
2)、操作控制:
控制系统主要由滑缆、导线、限位装置、操作按扭盒等组成。挂线轨道为钢制C型材,安装在三维小车的内侧。行走导线采用多股扁平软电缆线,由滑轮吊挂在滑轨上。限位装置采用行程开关,设置在滑槽 *高处和 *低处,起限位保护作用。操作按钮盒采用防爆型,设置在工作台笼处,便于作业人员操作使用。按钮盒上设置总开关、上升、下降、前进、后退等指示。
该工作台操作控制面板置于工作台一侧,以方便工人操作,除具备正常运行按钮外,还有急停按钮等。
